Erdrückt

Piccolo aiuto su collegamento presa elettrica

Recommended Posts

Erdrückt

Ciao a tutti volevo chiedere un consiglio su come collegare una presa elettrica dove vanno inseriti 4 fili: Ci sono due fili (1 e 2) che escono dal muro e altri 2 fili che escono dal forno (3 e 4). Io ho una presa classica quella che nel retro ha 4 fori, sapete come si effettua il collegamento? L'interruttore che si trova nelle piastrelle ha solamente due fili (bianco e blu)

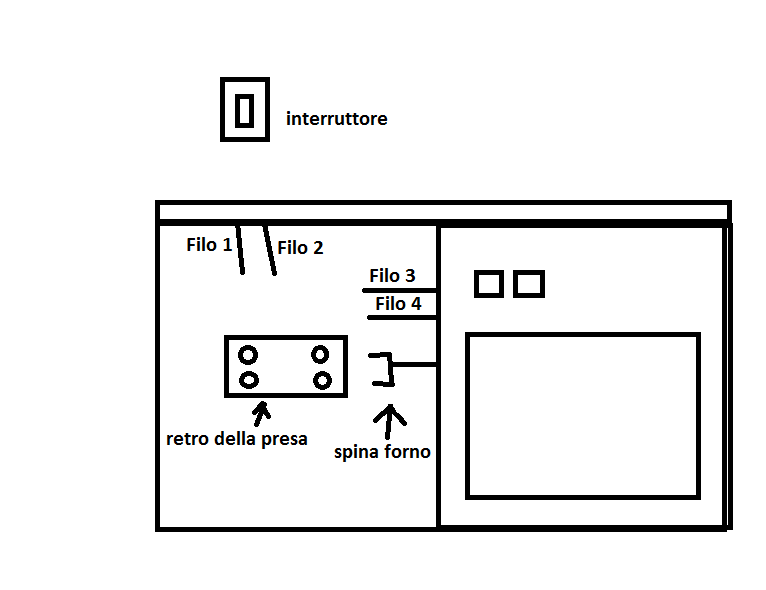

Vi lascio un disegno che ho fatto col paint scusate per questo "Capolavoro" :D Grazie!

Immagine 1.png

Edited by Erdrückt

Share this post


Link to post
Share on other sites

cippolo

Nelle tante cose che faccio sono pure un elettricista.  Allora da quelle che hai detto e dal disegno  non ho capito alcune cose. Allora i fili che escono dal muro credo portino la 220 volt e siano comandati dall'interruttore.  Non capisco a cosa servano i fili 3 e 4 visto che il forno ha già la sua spina. Altra cosa che non capisco  è la presa a 4 fori. Cosa intendi con 4 fori? Intendi 4 contatti?Le prese di norma hanno 3 contatti.Fase e neutro ai lati e la terra centrale. Oppure intendi che sono 2 prese affiancate? Aspetto altre info per aiutarti. Intanto ti auguro buon anno nuovo

Share this post


Link to post
Share on other sites

cembruno5500

ma il filo di terra è presente?.

l' interruttore seziona la presa del Forno?.............mi sà che a Norma c'è ben poco se mi parli di colori.

i fili che vedi uscire da dietro il forno potrebbero essere quelli dell' accensione pinzoelettrico del piano cottura.

Il retro della presa ha 3 poli, tutti doppi per un doppio ingresso?...........da anni sono così.

E' la mia professione da 50 anni, cerca di essere più chiaro, è facilissimo ma devi chiarire i vari cavi, basta seguirli.

Share this post


Link to post
Share on other sites

Erdrückt

Grazie ragazzi, mi spiego meglio: i due fili che escono dal dietro il forno sono sicuramente quelli dell'accensione del piano cottura (quelli per fare la scintilla)

la presa che ho comprato io nel retro ha 6 fori (doppi ingressi per la fase, la terra, il neutro) solo che non essendo presente la messa a terra ne ho disegnati solo 4. Ho collegato i due fili che escono dal muro, uno nel foro di sinistra e l'altro di destra della presa, stessa cosa fatta per i fili del piezo ma non funziona

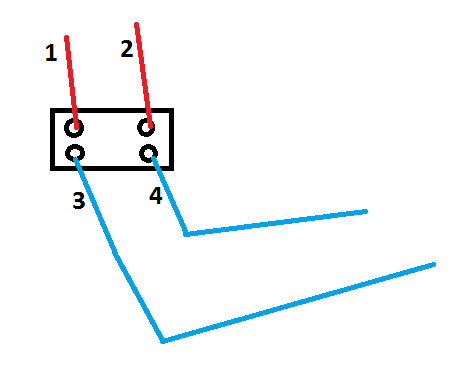

Immagine 1.png

Share this post


Link to post
Share on other sites

cippolo

Allora se ho capito bene tu hai una doppia presa. Scambia il filo che hai messo al numero 3 al posto  del filo 2 e il 2 al posto del 3. Sicuramente  poi dovrai fare un ponticello di filo tra 1 e 2 e un ponticello tra 3 e 4. Sicuramente funziona.

Share this post


Link to post
Share on other sites

Erdrückt

Ho cotto l'arrosto mentre la casa bruciava :D Alla fine ho preferito farlo riparare da uno competente, mi ha anche cambiato la spina del forno che tra poco avrebbe compiuto 205 anni :D
